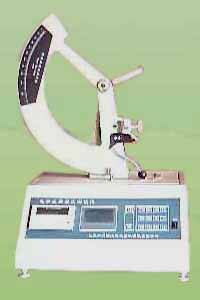

best365英国体育在线电子式撕裂度测定仪标准操作流程工作原理

（主流为‌埃莱门多夫摆锤法‌）核心原理：‌利用已知势能的摆锤自由下摆撕裂预制切口试样，通过测量摆锤撕裂前后的能量差，换算出材料撕裂规定长度所需的平均力‌。‌‌

工作原理

‌能量转化‌：将摆锤提升至固定高度储存‌重力势能‌，释放后转化为‌动能‌冲击试样。

‌做功过程‌：摆锤刃口切入预制切口并撕裂试样，克服材料阻力做功，导致摆锤剩余能量降低（回升高度减小）。

‌计算逻辑‌：系统检测摆锤初始势能与撕裂后剩余势能的差值（即消耗能量），依据公式 F = \Delta E / LF=ΔE/L（\Delta EΔE为消耗能量，LL为撕裂长度）自动计算并显示‌撕裂力值‌（单位通常为 mN 或 N）。‌‌

标准操作流程

‌准备与校准‌：调整仪器水平，根据预估材料强度选择合适量程的摆锤，使用标准砝码进行零点及量程校准。

‌试样制备‌：裁取规定尺寸矩形试样（如 100mm×75mm），在宽度中心切出‌固定长度切口‌（通常 20mm）。

‌装夹试样‌：将试样牢固夹持于气动或手动夹具中，确保切口位置对准摆锤刃口起始点，无褶皱或偏移。

‌执行测试‌：释放摆锤，其自由下摆撕裂试样；仪器自动记录能量损耗并计算单次撕裂力。

‌数据处理‌：对同方向多组试样（通常 5 次）测试取‌算术平均值‌，剔除超差异常值后得出最终结果。‌‌

适用标准与注意

‌主要标准‌：纸张/纸板遵循 ‌GB/T 455‌、‌ISO 1974‌；薄膜/塑料遵循 ‌GB/T 16578.2‌、‌ASTM D1922‌。

‌适用范围‌：专用于‌薄膜、薄片、纸张、无纺布‌等软质材料的耐撕裂性检测；硬质材料或需全曲线分析时需选用电子万能试验机配合专用夹具（如裤形撕裂）。

‌精度控制‌：测试环境需恒温恒湿（通常 23±2℃, 50±5% RH），摆锤量程选择应使测试结果落在‌20%-80%‌有效区间内以保证准确度。‌‌
